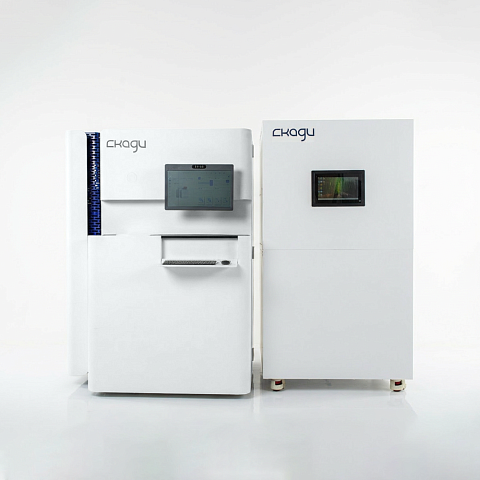

Автоматизированная система криохранения СКАДИ® 1000

Автоматизированная система СКАДИ® 1000 с модулем обеспечения автономной работы — высокотехнологичное решение для надежного, безопасного и масштабируемого хранения биологических образцов при температуре до -80°С. Позволяет долгосрочно хранить до 94500 образцов.

Система состоит из двух частей — модуля обеспечения автономной работы и камеры морозильной шноркельной.

Модуль обеспечения автономной работы

Критически важный компонент автоматизированной системы криохранения СКАДИ®, обеспечивающий непрерывную защиту биологических образцов при аварийных отключениях электропитания, сбоях компрессоров или других чрезвычайных ситуациях. Он представляет собой интеллектуальную систему резервирования, сочетающую ИБП, аккумуляторные батареи и резервуар с жидким азотом для поддержания температуры –80 °С внутри хранилища в течение не менее 48 часов.

Важность модуля для сохранности биологических коллекций

• Гарантированная защита при ЧС: в случае отключения электросети на несколько суток температура в зоне хранения остаётся в пределах -80 °С, что исключает деградацию хранящегося материала.
• Отсутствие тепловых колебаний: в отличие от морозильников с ручным доступом, где каждое открытие двери вызывает скачок температуры, СКАДИ® работает в герметичном режиме, а модуль автономии поддерживает стабильность внутренней среды.
• Соответствие международным стандартам, указывающим на необходимость наличия резервной системы охлаждения в биобанках.

Состав и технические особенности модуля

Модуль автономной работы — это отдельный функциональный блок, физически размещённый рядом с основной камерой хранения и соединённый с ней. Его ключевые компоненты:

Система автоматического управления

• Автоматическое включение/отключение подачи жидкого азота по заданным температурным порогам.
• Интеллектуальное переключение между сетевым и резервным питанием.
• Самодиагностика состояния всех компонентов.

Резервуар с жидким азотом

• Автоматически подаёт жидкий азот в зону хранения при превышении пороговой температуры (например, выше -70 °С), обеспечивая пассивное охлаждение без участия компрессоров. Объём: до 230 литров.

Источник бесперебойного питания (ИБП)

• Мощность: ≥2000 Вт
• Выходное напряжение: 220 В ±1%
• Форма выходного сигнала: чистый синус
• Режим On-Line: КПД ≥91%; режим ECO: КПД ≥97%
• Время резерва при полной нагрузке: ≥3,5 мин
• Время работы ИБП без сети: ≥40 минут

Аккумуляторная система

• Не менее 20 внешних АКБ + 4 встроенных
• Тип: 12 В / 9 А·ч
• Обеспечивает питание управляющей электроники, сканеров, манипулятора и систем связи в течение ≥1,5 часов после отключения сети.

Система удалённого мониторинга и оповещения

Модуль автономии интегрирован в единую систему мониторинга СКАДИ® и обеспечивает:

• Круглосуточный контроль через локальную сеть (LAN) и/или внешние каналы связи (4G/GPRS).
• Автоматическое SMS/email/GSM-оповещение ответственным лицам при:
• Отключении электропитания
• Повышении температуры выше, чем установленная для сигнализации, совместно со звуковой и световой сигнализацией на модуле хранения
• Активации подачи жидкого азота
• Низком уровне азота или заряда АКБ
• Удалённый доступ к данным: через веб-интерфейс и/или ЛИС можно в реальном времени отслеживать:
• Температуру в зоне хранения и загрузки
• Состояние ИБП и АКБ
• Уровень жидкого азота

2. Автоматизированная морозильная шноркельная камера.

Выполняет функцию загрузки, поиски, извлечения образцов без ручного вмешательства. Состоит из двух отделов:

• основной модуль (хранилище), обеспечивает сохранность образцов, поддерживая постоянную температуру внутри камеры хранения -80°С;
• внешний модуль (шлюз), обеспечивает загрузку/выгрузку штативов при -20°С, минимизируя образование инея из-за температурных колебании при манипуляциях с образцами.

Интеллектуальное ПО: предустановленная система управления с функциями распознавания по лицу, управления правами доступа, интеграцией с ЛИС, мониторингом и оповещением.

Гибкость: поддержка криопробирок объемом 0,3-50 мл и совместимость с различными форматами штативов.

Надежность: 4 компрессора с попеременным режимом работы 2/2, и отдельный компрессор в дополнительном модуле повышает срок службы и устойчивость к отказам.

СКАДИ® — это инвестиция в будущее российской науки: надежная, автономная и интеллектуальная платформа для хранения стратегических биоресурсов.

Технические характеристики
